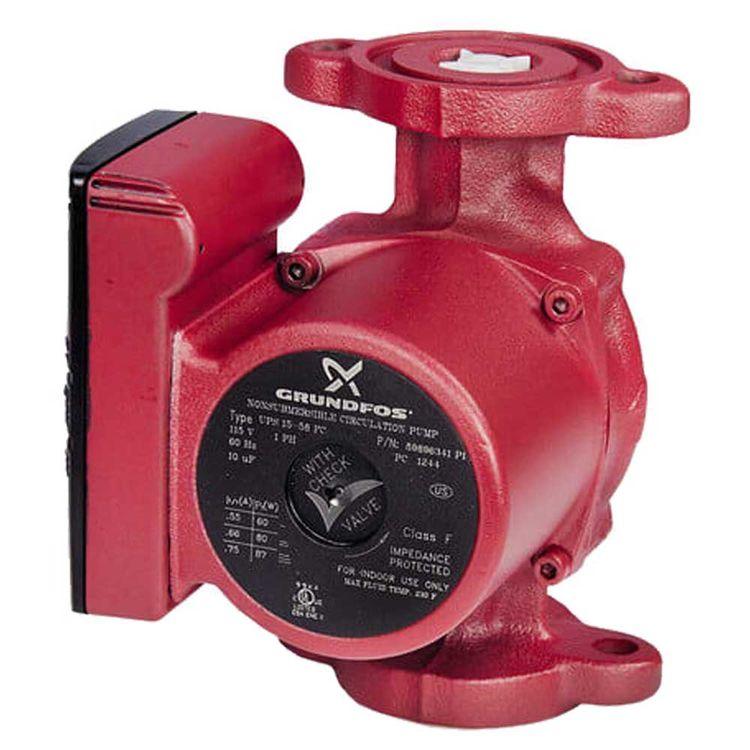

La bomba es del tipo de rotor encapsulado, es decir la bomba y el motor forman una unidad íntegra sin cierre y con sólo dos juntas para el sellado. Los cojinetes están lubricados por el líquido bombeado. La bomba tiene selector de velocidad de La bomba se caracteriza por:
- Eje y cojinetes radiales de cerámica.
- Cojinete axial de carbono.
- Camisa del rotor y placa soporte de acero inoxidable.
- Impulsor resistente a la corrosión, Composite, PES.
- Cuerpo de bomba de Hierro fundido.
| Técnico | |
|---|---|
| N.º de velocidad | 3 |
| Maximum flow | 17.2 GPM US |
| Caudal máx. | 17.2 GPM US |
| Maximum head | 19.36 ft |
| Altura máx. | 19.36 ft |
| Homologaciones en la placa de características | UL, CSA |
| Válvula | bomba con válvulas de aislamiento y retención integradas |
| Materiales | |
|---|---|
| Carcasa de la bomba | Hierro fundido |
| Carcasa de la bomba | EN-JL1030 |
| Carcasa de la bomba | ASTM 30 B |
| Impulsor | Composite, PES |
| Instalación | |
|---|---|
| Maximum ambient temperature | 104 °F |
| Amb. máx. con líquido a 80ºC | 176 °F |
| Presión de trabajo máxima | 145.04 psi |
| Normativa de brida | USA Oval |
| Tipo de conexión | Brida H.Fund. |
| Conexión de tubería | 2 - Bolt Flange |
| Presión nominal | PN 10 |
| Longitud puerto a puerto | 6 1/2 en |
| Líquido | |
|---|---|
| Líquido bombeado | Agua |
| Rango de temperatura del líquido | 35.6 .. 230 °F |
| Temperatura del líquido durante el funcionamiento | 140 °F |
| Densidad | 61.35 lb/ft³ |
| Datos eléctricos | |
|---|---|
| Potencia de entrada en velocidad 1 | 0.0805 HP |
| Potencia de entrada en velocidad 2 | 80 W |
| Potencia de entrada máx. | 87 W |
| Frecuencia de red | 60 Hz |
| Tensión nominal | 1 x 115 V |
| Intensidad en velocidad 1 | 0.55 A |
| Intensidad en velocidad 2 | 0.66 A |
| Corriente en velocidad 3 | 0.75 A |
| Tamaño condensador - Funcionamiento | 10 µF/180 V |
| Número de polos | 2 |
| Clase de aislamiento (IEC 85) | F |
| Protec de motor | CONTACTO |
| Protec. térmica | interior |
| Paneles control | |
|---|---|
| Pos. caja de conex. | 9H |
| Otros | |
|---|---|
| Peso bruto | 7.25 lb |
